Karusselldrehmaschinen

Baureihe ATT (mm 1500-2400)

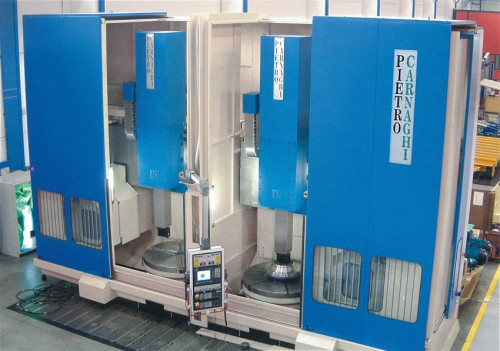

Die vertikale Drehmaschine der Baureihe ATF mit Fräseinrichtung wurde mit einer sehr kompakten thermosymmetrischen Struktur konstruiert. Der als Monoblock ausgeführte Ständer ist auf der Grundmaschine montiert.
Die ATF Maschine kann mit einem schnellen Palettenwechselsystem (zwei auf einem um 180 Grad schwenkbaren Drehteller aufgesetzte Paletten) ausgestattet werden, so dass Rüstarbeiten hauptzeitparallel ausgeführt werden können.
Das kompakte, sehr steife und extrem präzise Palettensystem macht diese PIETRO CARNAGHI Maschine zur idealen Lösung um hochgenaue Werkstücke zu produzieren.

Technische Daten:

    ATT 15 ATT 24
Max. turning diameter mm 1500 2400
Table - Pallet diameter mm 1250 / 1400 2000 / 2200
Max. allowable weight t 12 20
Standard RPM RPM 4,4 - 650 / 1,1 - 400 0,7 - 275 / 0,7 - 250
Turning power kw 60 - (100)
Turning height mm 750 - (1000) - (1200)
Ram section mm 250 x 250
Ram stroke Z axis mm 1000 - (1250)
Milling power kw 37
Max. RPM RPM 3000 - (6000)
Rapid feeds X-Z-axes mm/min 30000
