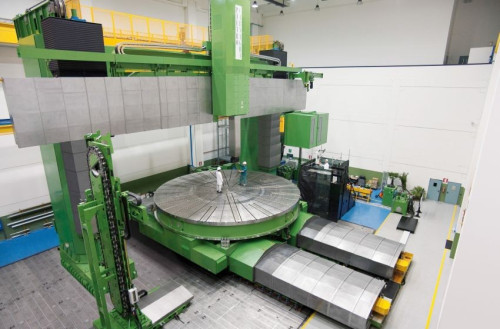

大型立旋盤

AY シリーズ可動テーブル


•可動テーブルを設けることで設計大規模な垂直旋盤(Y軸)
•全ての静水圧軸
•最大500トンまで表ロードのための水圧軸ベアリングテーブル
最大の安定性を確保する2つの列を持つ強固な構造を
•300 kWまでのパワーアップと非常に剛性の切削
•5軸まで補間するフライスアクセサリーや能力の広い範囲
•セットアップ時間の短縮、大きなコンポーネントの機械加工作業を最大化
異なるマシン上の
工具ホルダーやアクセサリー•リジッドハースカップリング接続


技術データ:

    AY 62
T/TM
AY 65
T/TM
AY 70
T/TM
AY 80
T/TM
AY 100
T/TM
AY 120
T/TM
AY 130
T/TM
AY 140
T/TM
Max. turning diameter mm 6200 6500 7000 8000 10000 12000 13000 14000
Table diameter mm 5000/5700 6000 6000 6500 8000 8000 10000 10000
Standard weight t 120 200 200 200 200 200 350 350
Max. allowable weight t 170 250 250 250 350 350 500 500
Max. RPM rpm 75 60 60 60 50 50 35 35
Turning power kW 60 - 100 - (120) - (180) - (300)
Turning height: fixed crossrail mm 1500
Turning height: movable crossrail mm 3000 - 3500 - 4000 - 4500 - 5000 - 6000 - 7000 - 8000
Ram section mm (350 x 350) - (400 x 400) - (500 x 500) - (600 x 600)
Ram stroke Z axis mm 1500 - (2000) - (2500) - (3000) - (3500) - (4000)
Milling power kW   40 / 60 / 71 / 100
Max. RPM rpm   2500 - 3000 (6000)
Rapid feeds X-Z-axes mm./min 15000 10000
Rapid feeds Y-axis mm./min 10000
